SERIES NAME. |
MN1P/
2.1MEGA WDR 1080p HD-SDI/CVBS CAMERA |
IMAGE SENSOR |
1/3” Megapixel CMOS WDR Sensor (Rolling shutter) |
TOTAL PIXELS |
2010(H) X 1108(V) approx. 2.1M pixel |
EFFECTIVE PIXELS |
1944(H) X1092(V) |
SCANNING SYSTEM |
Progressive scan |
SYNC SYSTEM |
Internal |
MINIMUM ILLUMINATION |
0.05 Lux @ AGC on /Sens-up off/ F1.2 |
RESOLUTION |
Over 1000 TV-Line |
ICR-Set CONTROL |
Auto, Ext-Control |
GAIN CONTROL |
Auto |
EXPOSURE CONTROL |
Auto, Manual, IRIS priority |
S / N RATIO |
48dB (TYP) (Gamma, Aperture, AGC OFF) |
AUTO IRIS |
AES / ALC-DC lens |
VIDEO FORMAT OUT |
1080p 25/30Hz;720p 50/60Hz |
DNR CONTROL |
Off/Low/Middle/High |
DIGITAL VIDEO OUT(HDV) |
HD-SDI(without cable driver) & YUV:422(optional) |
ANALOG VIDEO OUT(SDV) |
CVBS |
GAMMA CORRECTION |
0.45 / 0.5 / 0.55 / 0.6 / 0.65 |
DIGITAL ZOOM |
1.0~8.0 |
PROTOCOL |
RS-485(Optional function) |
FUNCTION |
brightness/sens-up/Level(hlc)/blc/wdr/auto/auto Ect./
xdr/shading/privacy/motion/sd-cBcr/hd-cbcr/yuv |
OPERATION TEMPERATURE |
-20℃ TO 50℃ |
OPERATIONAL HUMIDITY |
within 85﹪RH |
POWER SUPPLY |
DC12V±1V / 200MA |
MainManu |
functions |
Parameter |
Remark |
LENS |
ALC |
INDOOR/OUTDOOR |
|
|
ELC |
|
|
EXPOSURE |
BRIGHTNESS |
|-----l-----| 10 |
|
|
SHUTTER |
|
|
|
SENS-UP |
OFF/X2/X3/X4 |
|
|
AGC |
|-----l-----| 10 |
|
BACKLIGHT |
OFF |
|
|
|
Eclips |
|-----l-----| 10 |
|
|
BLC |
H/V-POS 5 (0~20) |
|
|
|
H/V-SIZE 5 (0~20) |
|
|
WDR |
LOW/MIDDLE/HIGH |
long exposure control |
DAY&NIGHT |
MODE |
AUTO/COLOR/B&W/EXTERN |
|
|
IR LED |
YES/NO |
|
|
SMART IR |
ON/OFF |
|
|
EXTERN S/W |
HIGH/LOW |
|
|
AGC THRES |
|-----l-----| 10 |
|
|
MARGIN |
|-----l-----| 10 |
|
|
DELAY |
LOW/MIDDLE/HIGH |
|
WHITE BAL |
AUTO |
|
|
|
AUTO EXT. |
|
|
|
PRESET |
One-pushing |
|
|
MENU |
R-GAIN|-----l-----| 10 |
|
|
|
B-GAIN|-----l-----| 10 |
|
DNR |
HIGHT/MIDDLE/LOW/OFF |
|
IMAGE |
SHARPNESS |
|-----l-----| 10 |
|
|
GAMMA |
0.45/0.5/0.55/0.6/0.65 |
|
|
COLOR GAIN |
|-----l-----| 10 |
|
|
MIRROR |
ON/OFF |
|
|
FLIP |
ON/OFF |
|
|
D-ZOOM |
1.0~8.0 |
|
|
XDR |
OFF/LOW/MIDDLE/HIGH |
|
|
SHADING |
|
|
|
|
WEIGHT |
|
|
PRIVACY |
|
|
|
|
ZONE NUM |
|
|
|
ZONE DISP |
|
|
|
H-POS |
|
|
|
V-POS |
|
|
|
H-SIZE |
|
|
|
V-SIZE |
|
|
|
Y LEVEL |
|
|
|
CR LEVEL |
|
|
|
CB LEVEL |
|
MOTION |
SENSITIVITY |
|-----l-----| 10 |
|
|
DET H-POS |
5 (0~20) |
|
|
DET V-POS |
5 (0~20) |
|
|
DET H-SIZE |
2 (0~20) |
|
|
DET V-SIZE |
2 (0~20) |
|
|
MOTION OSD |
ON/OFF |
|
|
ALARM |
ON/OFF |
|
SYSTEM |
COMMUNICATION |
|
(Optinal function) |
|
|
CAM ID |
|
|
|
BAUDRATE 2400/4800/9600/57600/115200 |
|
|
|
PROTOCOL PELCO-D/PELCO-P |
|
|
IMANGE RANGE |
FULL/COMP |
|
|
Output FORMAT |
1080P(Full)/720P(Cropped) |
|
|
Color Space |
SD-CbCr/HD-CbCr/YUV |
|
|
FRAME RATE |
30P/25P |
|
|
CVBS |
NTSC/PAL |
|
|
RESET |
ON(Push) |
|
|
RETURN |
|
|

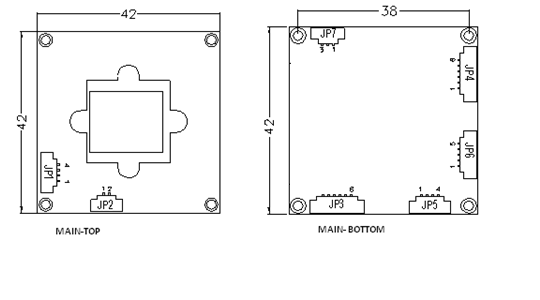

Dimension(Unit : mm / ± 0.5 mm)
Main Top view |
|
JP1 |
|
JP2 |
1 |
DUMP- |
1 |
ICR_DRV1 |
2 |
DUMP+ |
2 |
ICR_DRV2 |
3 |
DRIVE+ |
|
|
4 |
DRIVE- |
|
|
Main Bottom View |
JP3 |
JP4 |
JP5 |
JP6 |
JP7 |
1 |
+12V in |
1 |
ENTER |
1 |
GND |
|
|
1 |
SDI-P |
2 |
GND |
2 |
RIGHT |
2 |
TX |
|
|
2 |
SDI-M |
3 |
VBS |
3 |
LEFT |
3 |
RX |
|
|
3 |
A GND |
4 |
GND |
4 |
UP |
4 |
+3.3V |
|
|
|
|
5 |
ICR_TRG |
5 |
DOWN |
5 |
485DE |
|
|
|
|
6 |
LED |
6 |
GND |
|
|
|
|
|
|
Available HDV interface type as below:
- HD-SDI type
- HD-SDI Coax-link(Power, Ctrl and HD-video are over coaxial cable)
- Optical Fiber-out SMPTE 297
- HDVI(Hi-Defintion Multi-media Interface)
- HD FiberLink™ For 2 wavelengths onto a single optical fiber

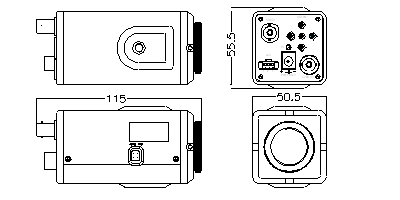

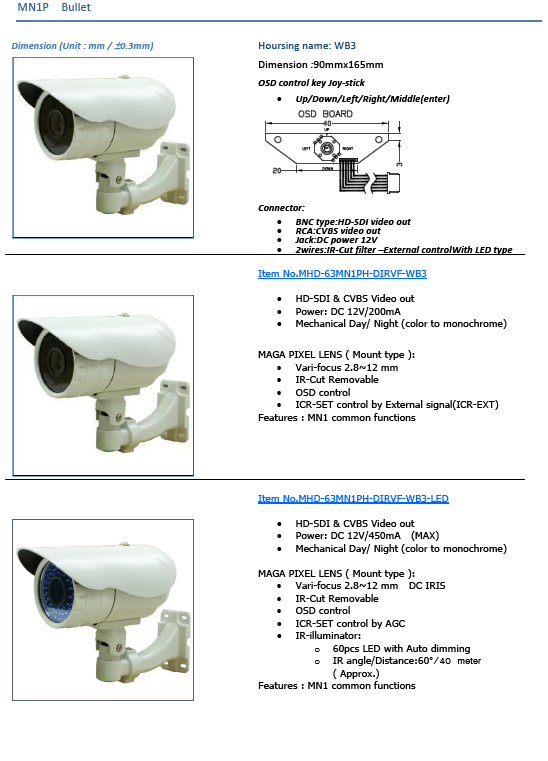

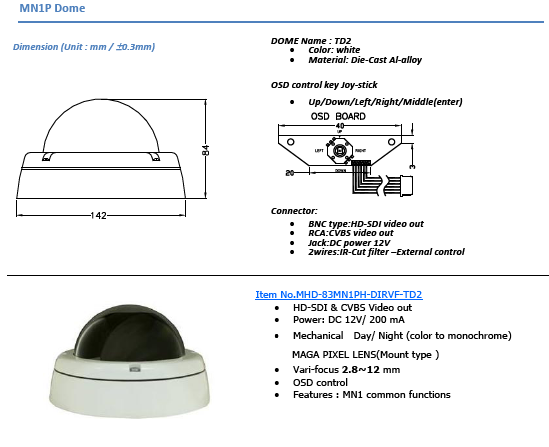

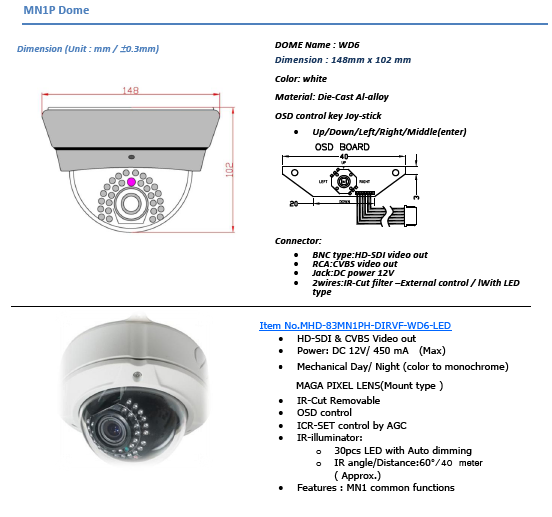

Dimension(Unit:mm):
